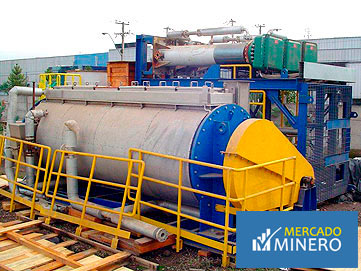

El eje está compuesto de 25 cámaras calefaccionadas fabricadas en acero inox. AISI 316 de 10 mm. de espesor.
El eje es de diámetro exterior 410 mm., en cañería de 16" ASTM A53 SCH 40, sin costura y queda totalmente recubierto por inoxidable 316, es decir, el acero carbono no toma contacto con el producto.
Las tapas de los extremos del cuerpo son en PL 20 mm. de acero de carbono con un recubrimiento de acero inox. AISI de 4 mm.
Las puntas de eje en acero SAE 4340.
Diámetro de los disco: 1.300 mm.
Largo del eje: 3.500 mm.
Área total de transferencia del eje: 50 m2.
Carcaza
Manto interior en plancha acero inox. AISI 316 de espesor 10 mm.
Manto exterior (chaqueta) en PL A36 de espesor de 6 mm. (no toma contacto con el producto).
Descarga con altura regulable.
Niples y flanges de entrada de vapor y salida de condensado.
Aislación térmica:
Lana mineral de 2" de espesor y densidad 80 Kg/m3.
Cubierta de aluminio de 0.6 mm. de espesor.
Remaches de acero inox.
Sistema Motriz
Soportes y rodamientos SKF.
Transmisión por cadena del tipo acodada Tsubaki.
Piñón y corona.
Motor y reductor de 40 HP.
Base del conjunto motriz en vigas UPN.
Protección de cadena.
Red de Fluido Térmico
Prensa de estopas de ejes.
Junta rotatoria para aceite térmico marca VAPORTEC.
Caños flexibles de ingreso y salida de aceite.
Válvulas y bridas.
Tolva Dosificadora
Tolva fabricada en plancha A36 de 4 y 6 mm.
Arenado y pintado.
Tornillo helicoidal doble con motovariador de 3 HP.
Base Estrctuctural para Secador
Fabricada en viga IPN 200.
Arenado y pintado.
Extras Secador, Sistema Eléctrico de Fuerza
Estanque de expansión para el aceite térmico.
Estanque para llenado de aceite térmico.
Estructura que soporta los tres calefactores eléctricos para el aceite térmico, las bombas de aceite térmico y el estanque de expansión, que tiene que estar en altura sobre el circuito.
En los cajones de madera se encuentra el Sistema Eléctrico de Fuerza. Se puso aparte porque el secador original no lo consideraba y se incluyó en forma posterior.
